Napelemek földelt állvány

A legfontosabb energiát tervezett és előállított C alakú napelemes földtartalmú állványt főként a fő szerkezeti anyagként használják. Nagy szilárdság / súly aránya van. Ez a talajnövényes napenergia -rendszer csökkentheti a teljes támogatási rendszer súlyát, miközben biztosítja a megfelelő teherbírást. Könnyebb zárójelei kényelmesebbek a szállítás és a telepítés során, miközben csökkentik az alapítvány terhelési követelményeit.

Termékparaméterek

Nagy szilárdságú anyag: A forró dip -horganyzott acél (HDG) vagy az eloxált alumínium kiváló korrózióállóságot és szerkezeti szilárdságot biztosít, több mint 25 éves élettartammal.

Moduláris kialakítás: A napelemek földelt állványa támogatja a gyors összeszerelést és a beállítást, kompatibilis a különféle napelemek méretével.

Szélállóság: Az optimalizált talajnövényes napenergia -szerkezet szerkezeti kialakításán és az alapítvány rögzítésén keresztül képes ellenállni a szélsebességnek 60 m/s felett, amely alkalmas a nagy szélnyomású területekre.

Rugalmas beszerelési szög: Támogassa a rögzített dőlési szöget (15 ° -60 °) vagy szezonális szög beállítást az energiatermelés maximalizálása érdekében.

Környezetvédelem és alacsony karbantartás: Nincs szükség konkrét alapokra, csökkenteni az építési szennyezést, az alacsony karbantartási költségeket.

Telepítési mód

1 Felkészülés a telepítésre

Helyszín ellenőrzése: Ellenőrizze a talaj laposságát és a talaj típusát (horgonycsavarok vagy beton alapok ajánlott).

Szerszámlista: Elektromos fúró, csavarkulcs, szint, rögzítőcsavar rögzítőgép (opcionális).

2 Telepítési eljárás

Alapítvány rögzítése:

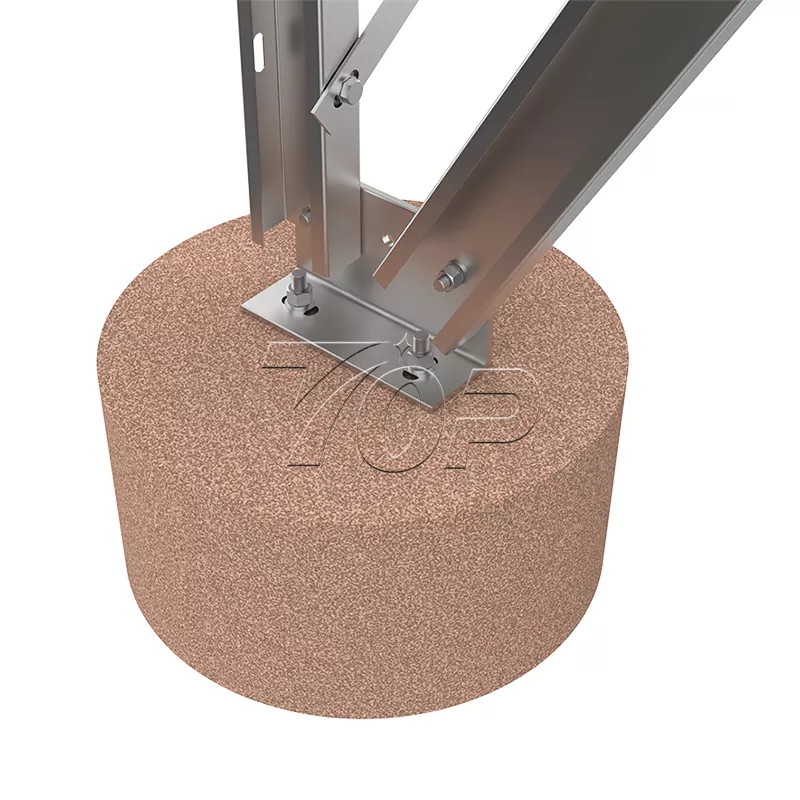

Ha betonbázisokat használnak: Öntsön be a beton mólókat legalább 80 cm mélységgel, és helyezze be a tartó alapcsavarokat.

Horgonycsavarok használata esetén (ajánlott): Csavarja be a csavarokat a földbe a tervezési mélységig (általában 1,2-2 m).

Támogató szerelvény:

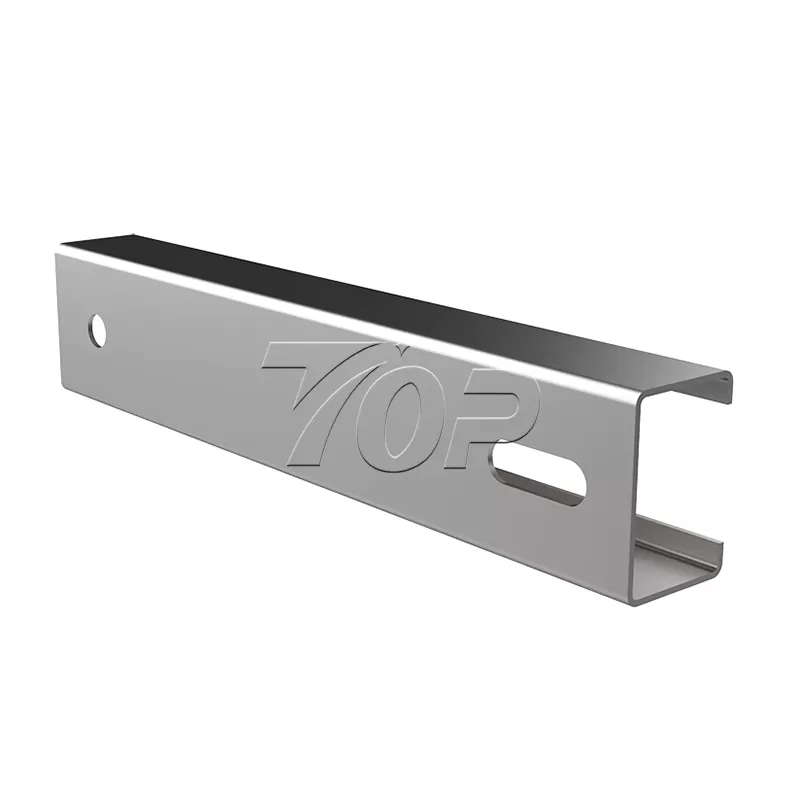

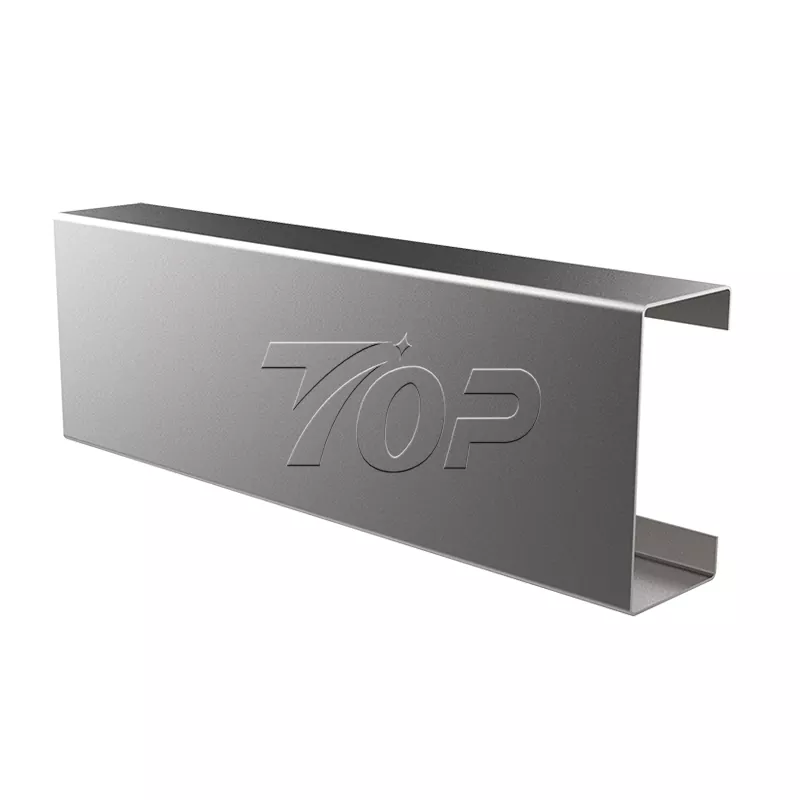

Rögzítse a C alakú acéloszlopot függőlegesen az alapon, és húzza meg csavarokkal.

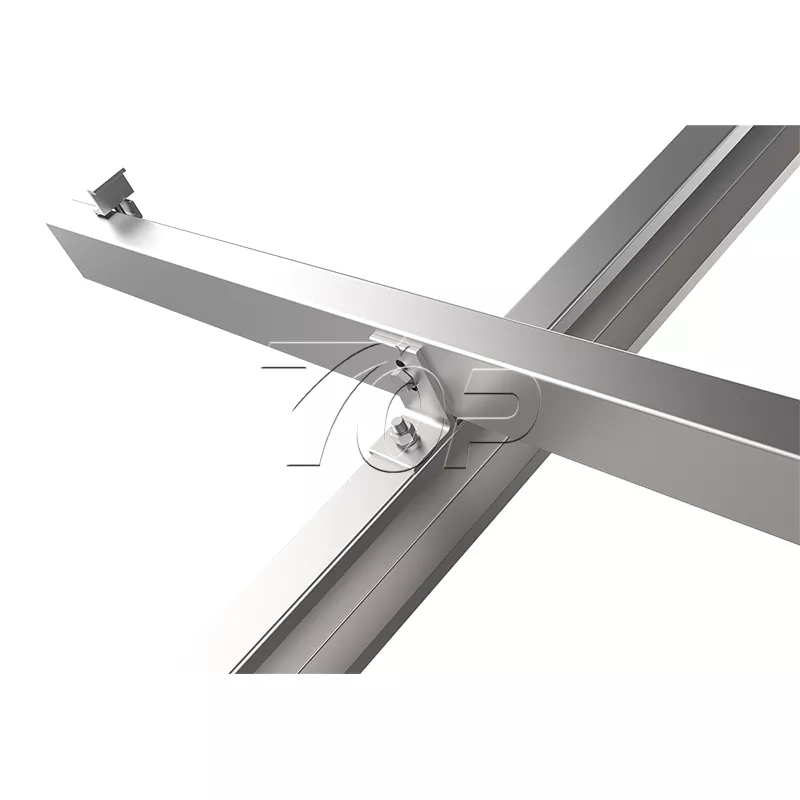

Szerelje be a keresztirányú tartó gerendákat és az átlós zárójeleket, hogy megbizonyosodjon arról, hogy a napelemes talaj tartó állvány szerkezete szintű -e (kalibráljon egy szinttel).

Szerelje be a napelemeket:

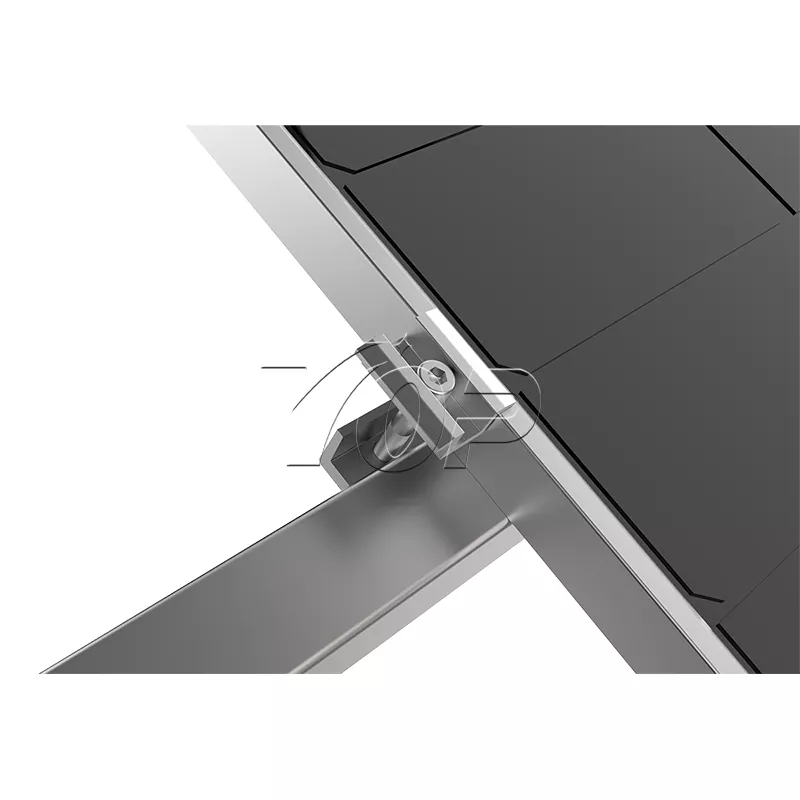

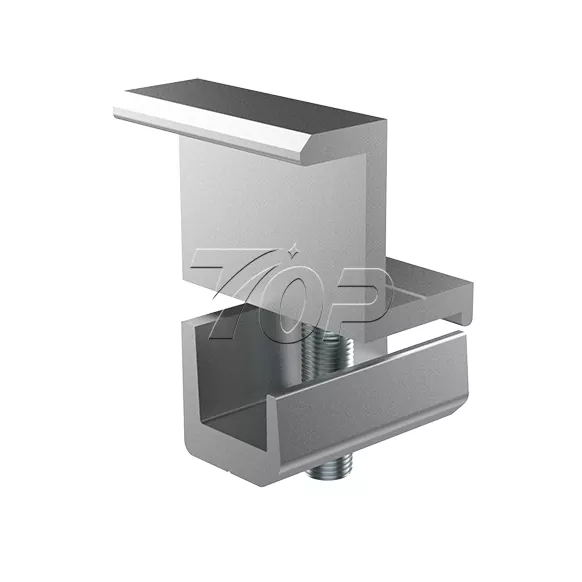

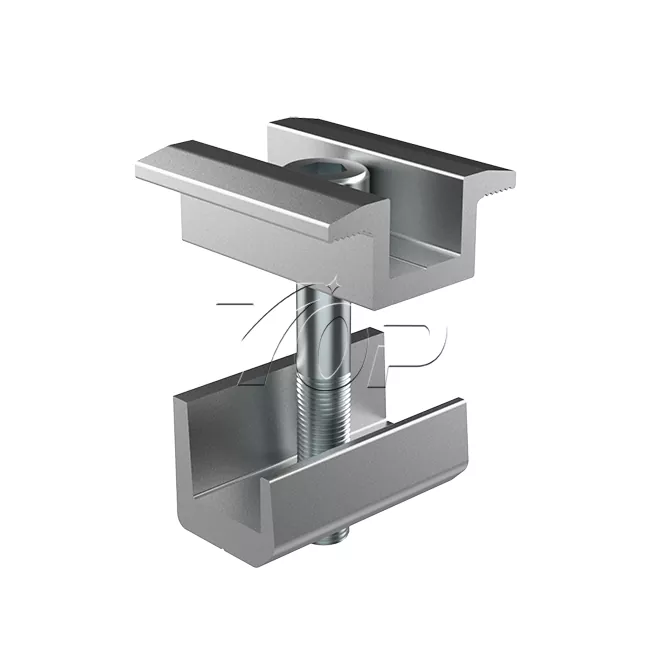

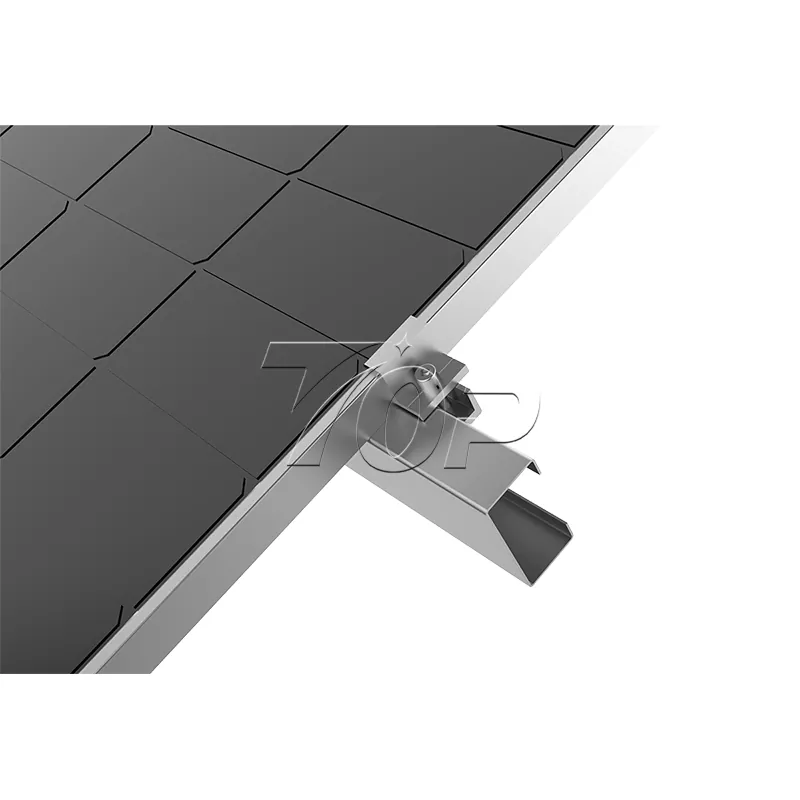

A napelemes paneleket a gerendára helyezik, és alumínium ötvözet rögzítőszerelésével rögzítik, hogy biztosítsák az egyenletes távolságot (a hőeloszláshoz ≥10 cm -es távolság).

Földelés és ellenőrzés:

Csatlakoztassa a földi kábelt a tartó rendszerhez és a teszt ellenálláshoz (≤5Ω).

A csavar szorításának és a szerkezeti stabilitásnak a teljes ellenőrzése.

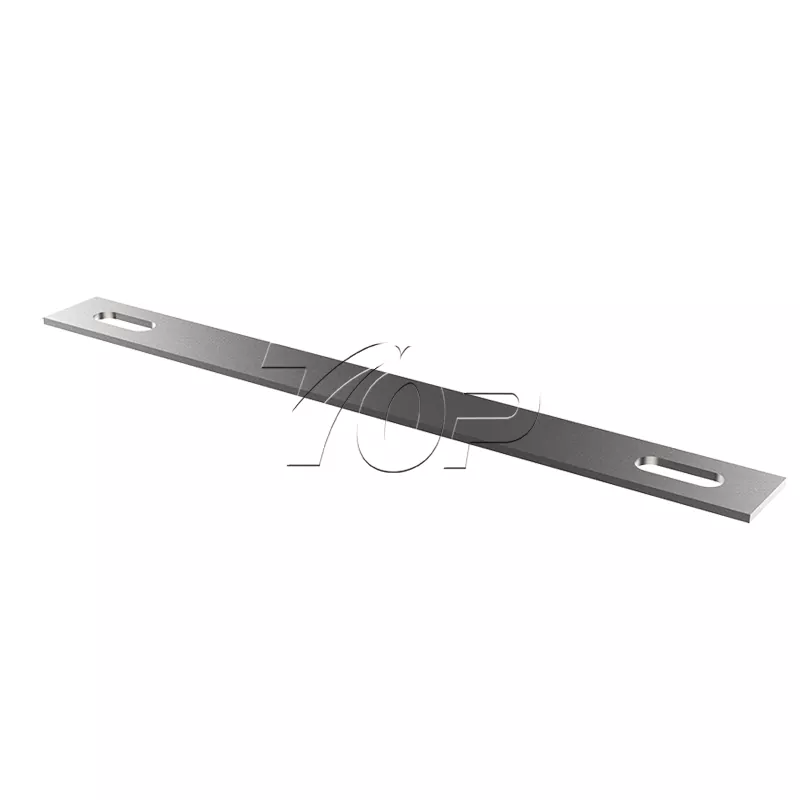

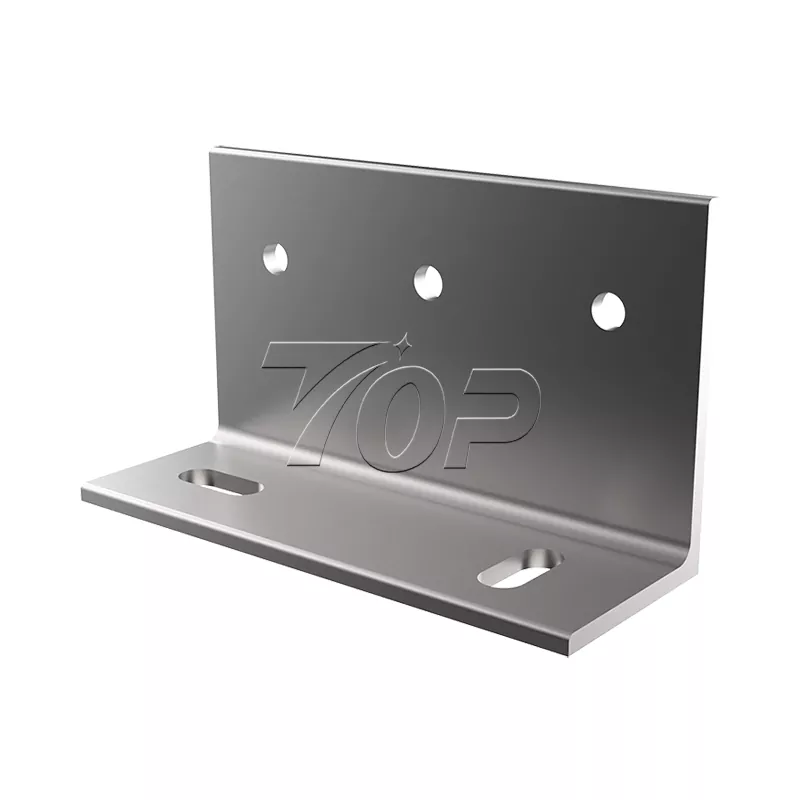

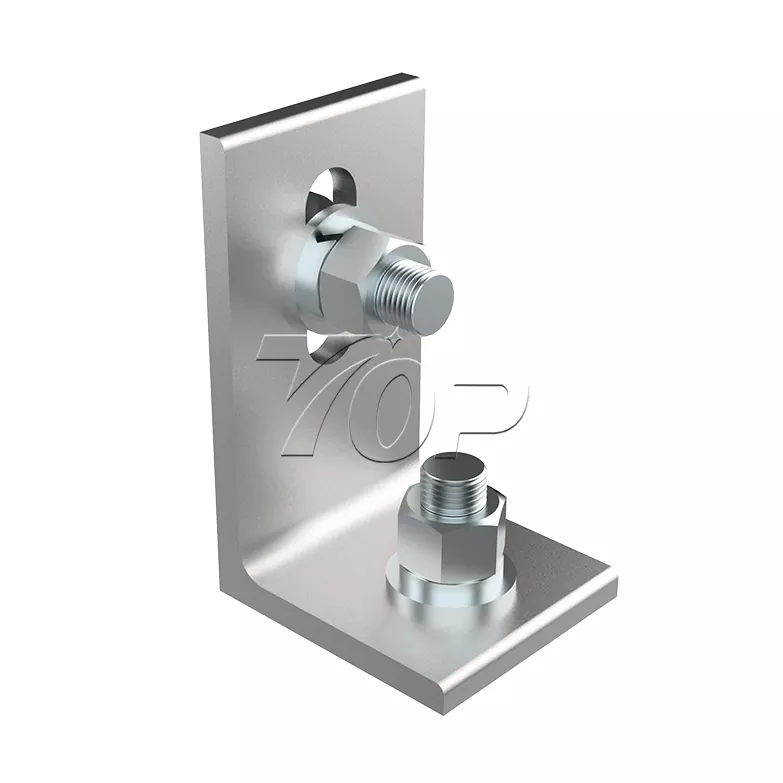

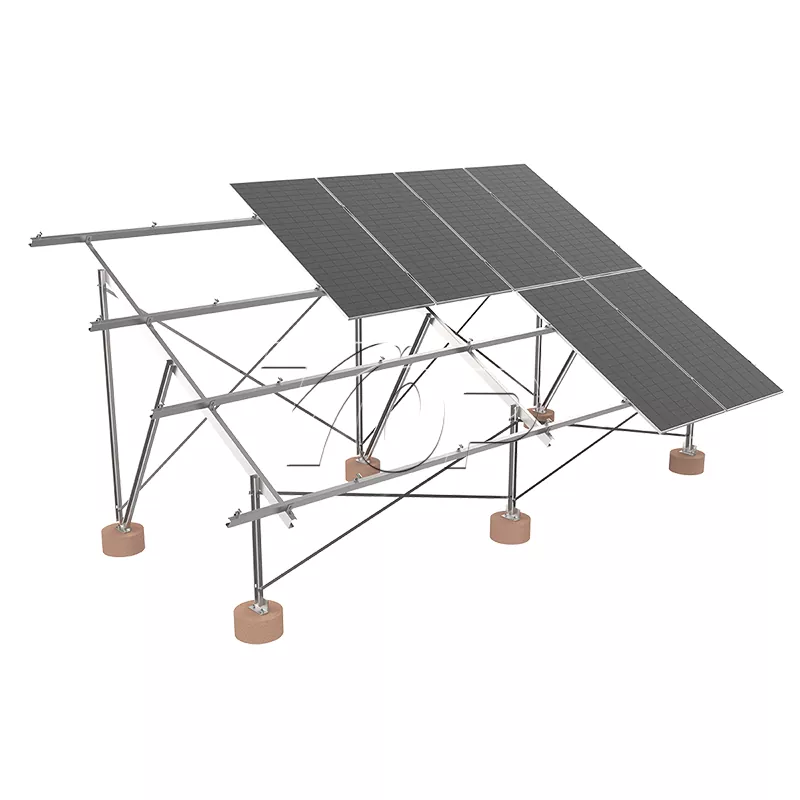

Termékbemutató

Termék alkalmazás
